Il Lavoro
Il progetto di realizzazione di un impianto termo-idraulico presso un complesso residenziale ha previsto, tra le varie cose, la fornitura ed installazione di un gruppo termico murale solo riscaldamento a condensazione Riello, completo di moduli termici ad acqua calda a condensazione, a basse emissioni inquinanti (classe 5).
Abbiamo eseguito l'installazione di un collettore primario di andata e ritorno collegato al gruppo termico dal quale vi sono i vari stacchi per l’alimentazione delle varie utenze.
Abbiamo provveduto anche alla Fornitura e istallazione di un'unità da esterno in pompa di calore marca Riello per la produzione di acqua refrigerata/riscaldata con compressori ermetici rotativi di tipo scroll dedicati, di ventilatori assiali, con batteria di condensazione, scambiatore a piastre saldo brasate e valvola di espansione termostatica.
Il cliente ci ha chiesto anche di installare cassette in lamiera prevaricata e collettore complanare di sezione 1” della Giacomini per il completo sviluppo delle alimentazioni dei pannelli scaldanti dell'impianto e l'installazione a pavimento di pannelli isolanti preformato e posizionamento di fascia perimetrale.
Infine abbiamo provveduto alla realizzazione di un tratto di tubazione in acciaio zincato per l'alimentazione dell’acqua al filtro dissabbiatore e per la realizzazione del bay pass; una tubazione di alimentazione in acciaio zincato per l'alimentazione dell’acqua addolcita e un Impianto idrico sanitario con tubazioni in multistrato a pinzare di sezione adeguata per il completo sviluppo della distribuzione dall' autoclave ad ogni singolo servizio igienico sanitario con montaggio sanitari e rubinetteria.
All’interno dell’edificio è stata realizzata la centrale termica l’impianto termico e idrico sanitario, secondo progetto.

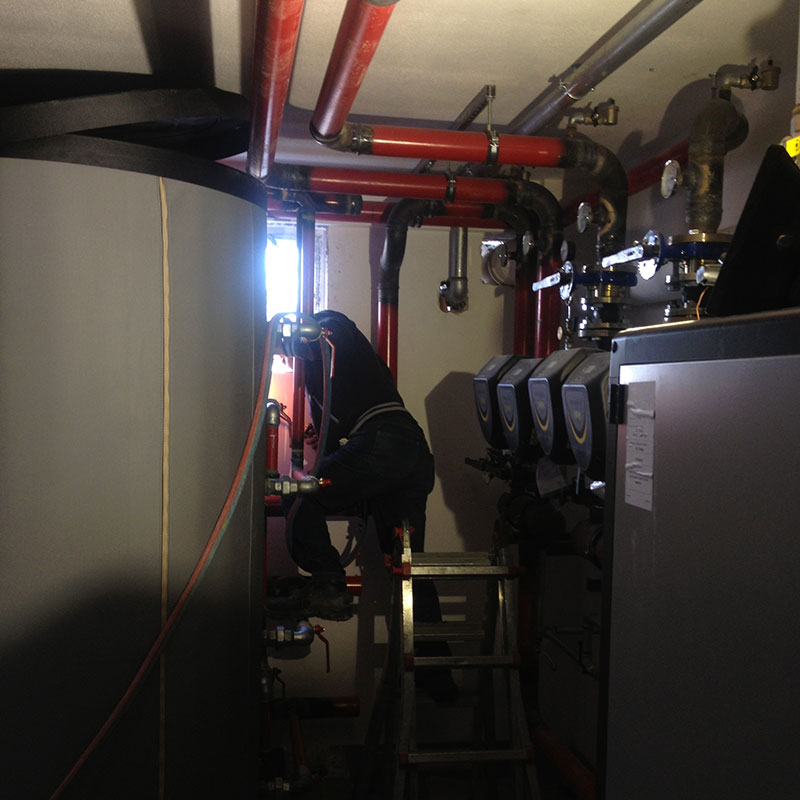

All’interno della centrale termica è stato installato un gruppo termico murale a condensazione marca Riello per la produzione di acqua calda termica, corredato di canna fumaria, circuito di sicurezza inail e un trattamento antiossidante delle acque tecniche. Una pompa di calore per la produzione di acqua calda e fredda di alimentazione dell’impianto termico. Serbatoio di accumulo acqua calda e fredda a servizio dell’impianto termico.

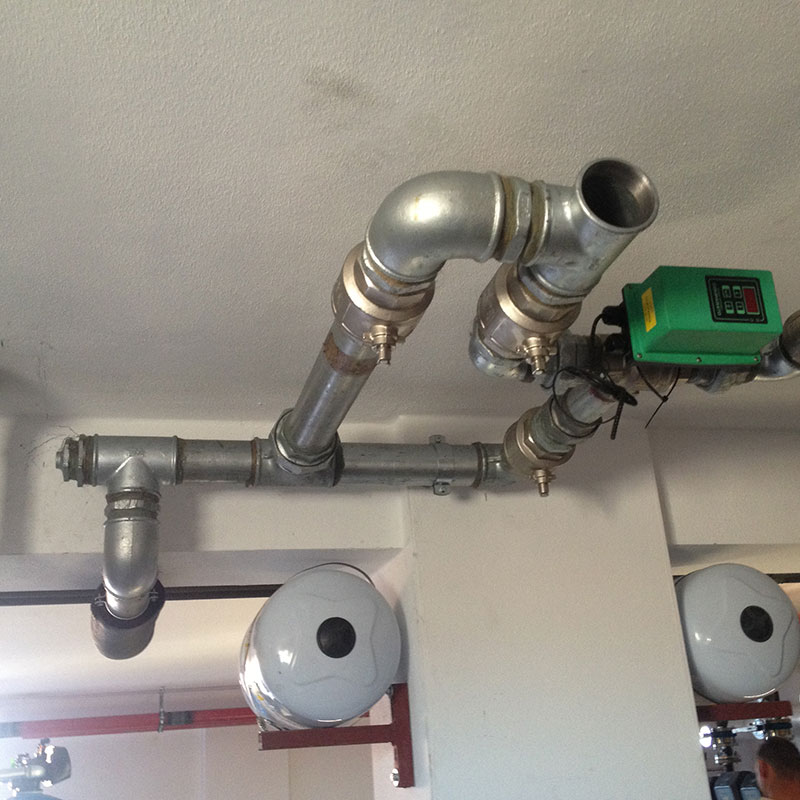

È stato inoltre realizzato un collettore primario di distribuzione dal gruppo termico all’alimentazione delle varie utenze.
L’edificio è fornito d’impianto solare per la produzione dell’acqua calda sanitaria.
All’interno della centrale sono state installate le colonne montanti per l’impianto idrico sanitario, servito da un sistema di depurazione e trattamento anti-legionella dell’acque dell’impianto.
Ogni singolo appartamento è stato fornito di un contabilizzatore per la misurazione del consumo di energia termica e di un collettore di distribuzione all’impianto termico a pannelli radianti e alle unità trattamento aria. All’interno degli appartamenti è stato posato il pannello isolate preformato per la realizzazione dei circuiti dell’impianto radiante. Ogni singola abitazione è stata fornita di un termoconvettore e di un recuperatore di calore con relativa canalizzazione.
- Centrale termica;
- Scarico condense;
- Collettore di distribuzione con circolatore;
- Carico circuito e vaso INAIL;
- Trattamento anti ossidazione;
- Canna fumaria centrale;
- Colonne montanti termiche;
- Realizzazione di una tubazione di ricircolo;
- Accumulo verticale per centrale freddo e caldo a pompa di calore;
- Centrale freddo a pompa di calore;
- Tubazione gas centrale;
- Tubazione gas (cucina);
- Rivestimento superficiale per isolamenti di tubazioni valvole ed accessori;
- Impianto termico per termo-arredi;
- Distribuzione collettore impianto termico a pannelli radianti al contabilizzazione;
- Impianto termico a pannelli radianti (passo 15);
- Distribuzione collettore impianto termico a pannelli radianti unità trattamento aria.
- Fornitura e istallazione valvola motorizzata per cambio stagione
- Contabilizzatore per gli appartamenti;
- Realizzazione delle tubazione di distribuzione idriche primaria e secondaria delle acqua calda e fredda;

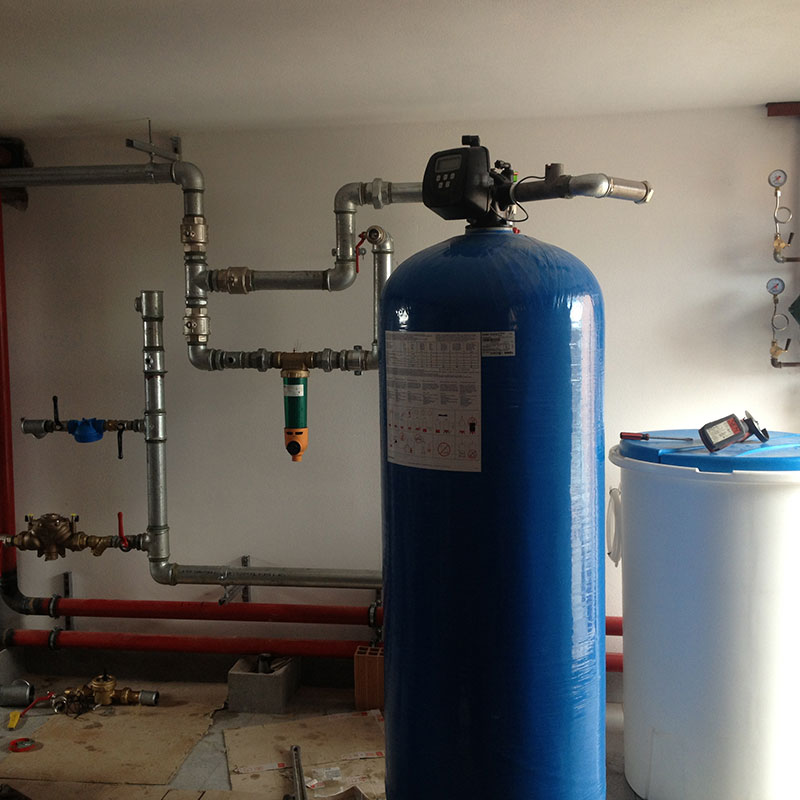

- Depurazione acque;
- Trattamento antileggionella;
- Installazione impianto solare produzione acqua calda;
- Impianto idrico – sanitario;
- Colonna di scarico e ventilazione;
- Canale areazione cucine e cappe;
- Conduttura verticali pluviali;
- Recuperatore di calore;
- Fornitura ed installazione termoconvettore;
- Predisposizione e realizzazione canalizzazione;
